◆產品用途

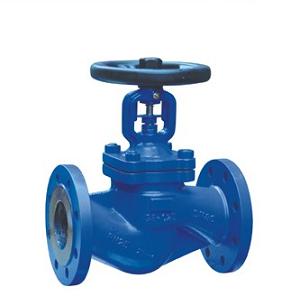

波紋管截止閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～350℃的石油、化工、化肥、電力行業(yè)等各種的工況上，卻斷或接通調節(jié)管路介質。
◆產品特點
1、產品結構合理、密封可靠。
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能。
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
5、閥芯可根據需要做承切斷型和調節(jié)型。
◆執(zhí)行標準
結構形式：BB-BG-0S&Y
設計標準：GB12235
結構長度：GB12221
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：JB/T9092、GB/T13927
◆性能參數
|
型號 |
WJ41H-16C |
WJ41H-25C |
WJ41W-16P |
WJ41W-25P |
|
工作壓力（MPa） |
1.6 |
2.5 |
1.6 |
2.5 |
|
適用溫度（℃） |
≤425 |
≤150（保溫夾套） |
|
適用介質 |
無腐蝕性介質 |
腐蝕性介質 |
|
材料 |
閥體、閥蓋、閘板 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
|
密封面 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
鉻鎳鈦不銹鋼 |
|
填料 |
柔性石墨或夾不銹鋼絲柔性石墨 |
柔性石墨或夾不銹鋼絲柔性石墨 |
|
波紋管 |
奧氏體不銹鋼 |
奧氏體不銹鋼 | |
